دستهبندی: برد کنترلی دیپسی
قابلیت چنج اور: اتوماتیک - دستی
کشور سازنده: انگلستان
خروجی دیجیتال: 8
ورودی دیجیتال: 8

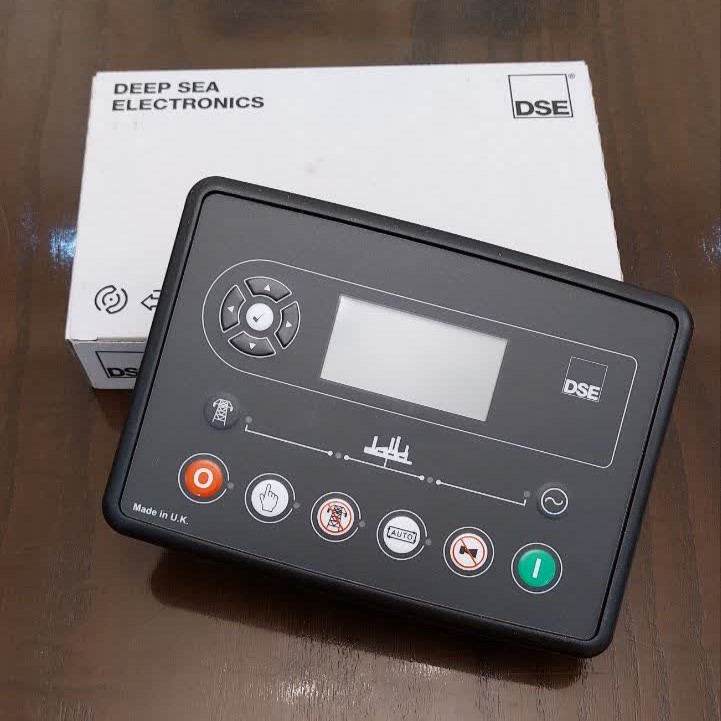

برد کنترلی دیپسی 6120
برد کنترلی دیپ سی ۶۱۲۰/۶۱۱۰ ساخت انگلستان دارای تاییدیه های استاندارد جهانی مناسب جهت دیزل ژنراتور های سینگل(به تنهایی در مجموعه). این ماژول قابلیت مانیتورینگ تمام اجزای پکیج دیزل ژنراتور مانند فشار روغن، دمای آب، سطح سوخت، دور موتور، ولتاژ و فرکانس برق شهر، ولتاژ و فرکانس برق ژنراتور را به اوپراتور می دهد و حفاظت کامل را برای موتور و ژنراتور فراهم می کند. از دیگر مزایای این برد مانیتور موجود بر روی آن می باشد که تمامی پارامتر ها و آلارم ها را به اوپراتور نشان می دهد و عیب یابی دستگاه را آسان تر می کند.
دارای پورت J1939 برای ارتباط CAN با انواع مختلفی از موتور های گازی و گازوئیلی و همچنین ورودی ها و خروجی هایی با قابلیت برنامه ریزی که می تواند نیاز مصرف کنده را به خوبی برآورده کند.
این برد را می توان با استفاده از پورت USB که در پشت آن طراحی گردیده و همچنین پنل جلویی برد، برنامه ریزی و شخصی سازی کرد.
قابلیت ها
-
چنج اور اتوماتیک / ATS(AUTO TRANSFER SWITCH) بین برق شهر و دیزل ژنراتور
-
دارای IP65 مقاوم در برابر نفوذ خاک و گرد و غبار
-
صفحه نمایش بزرگ با نور پس زمین مناسب
-
نمایش چندین زبان مختلف
-
پنج کلید مختلف برای پیمایش منو ها
-
کنترل دستی بریکر ها از طریق دکمه های روی برد
-
خروجی های دیجیتال سوخت و استارت
-
۴ خروجی دیجیتال با قابل برنامه ریزی
-
۴ ورودی آنالوگ قابل برنامه ریزی
-
۶ ورودی دیجیتال قابل برنامه ریزی
-
۳ آلارم برای سرویس نگهداری موتور
-
قابلیت ارائه جدول وقایع و آلارم ها تا ۱۰۰ اتفاق
-
ورودی سه فاز برق شهر به صورت مستقیم تا 600Vفاز به فاز
-
ورودی سه فاز برق ژنراتور به صورت مستقیم تا 600V فاز به فاز
-
محاسبه مصارف ژنراتور و بار مصرفی به صورت(KW, KVA, KVAr, pf)
-
حفاظت اضافه بار ژنراتور Over load protection
-
حفاظت اضافه جریان ژنراتور و بار مصرفی Over current protection
-
حفاظت سرعت موتور Engine speed protection
-
شمارنده ساعت کارکرد
-
پیش گرمکن موتور
-
استارت طبق برنامه ریزی هفتگی ماهانه
-
مانیتورینگ ولتاژ باتری
-
استارت در صورت کم بودن ولتاژ باتری
موارد فنی
-
ولتاژ ورودی ۸ ولت تا ۳۵ ولت متناوب 8V to 35V DC
-
بیشترین آمپر مصرفی در حالت روشن 100 mA at 12 V, 105 mA at 24 V
-
بیشترین آمپر مصرفی در حالت استند بای 60 mA at 12 V, 55 mA at 24 V
-
رنج ولتاژ شهر و ژنراتور 15 V to 415 V AC (Ph to N) 26 V to 719 V AC (Ph to Ph)
-
رنج فرکانس 3.5 Hz to 75 Hz
-
خروجی A (سوخت) 10 A short term, 5 A continuous, at supply voltage
-
خروجی B (استارت) 10 A short term, 5 A continuous, at supply voltage
-
خروجی C,D,E,F 2 A DC at supply voltage
-
ورودی آنالوگ A 0 V to 10 V / 4 mA to 20 mA / 0 Ω to 240 Ω
-
ورودی آنالوگ B,C,D 0 Ω to 480 Ω
-
ابعاد برد 216 mm x 158 mm x 43 mm
-
محدوده دما برای نگهداری -40 °C to +85 °C
-
محدوده دمای کاری -30 °C to +70 °C
