Name: برد کنترلی 7320 دیپسی
Price: 1000000000 IRR
Availability: InStock

برد کنترلی دیپ سی ۷۳۲۰/۷۳۱۰ ساخت انگلستان دارای تاییدیه های استاندارد جهانی مناسب جهت ست های دیزل ژنراتور. این ماژول قابلیت مانیتورینگ تمام اجزای پکیج دیزل ژنراتور مانند فشار روغن، دمای آب، سطح سوخت، دور موتور، ولتاژ و فرکانس برق شهر، ولتاژ و فرکانس برق ژنراتور را به اوپراتور می دهد و حفاظت کامل را برای موتور و ژنراتور فراهم می کند. از دیگر مزایای این برد مانیتور موجود بر روی آن می باشد که تمامی پارامتر ها و آلارم ها را به اوپراتور نشان می دهد و عیب یابی دستگاه را آسان تر می کند.

دارای پورت J1939‌ برای ارتباط CAN با انواع مختلفی از موتور های گازی و گازوئیلی و همچنین ورودی ها و خروجی هایی با قابلیت برنامه ریزی که می تواند نیاز مصرف کنده را به خوبی برآورده کند.

همچین دارای پورت های RS485 و RS232 می باشد که می تواند ارتباط شبکه را با اجزای دیگر مجموعه برقرار کند.

در بردهای سری ۷ دیپ سی لیست گشترده ای از ویژگی های جدیدموجود می باشد. رویداد های ثبتی افزایش یافته، نظارت بر عملکرد از راه دور، PLC داخلی، استفاده در مجموعه های دوتایی دیزل ژنراتور به صورت بک آپ و قابلیت نصب راحت تر در سیستم های پیشرفته برای بالانس کردن ساعت کارکرد موتورها.

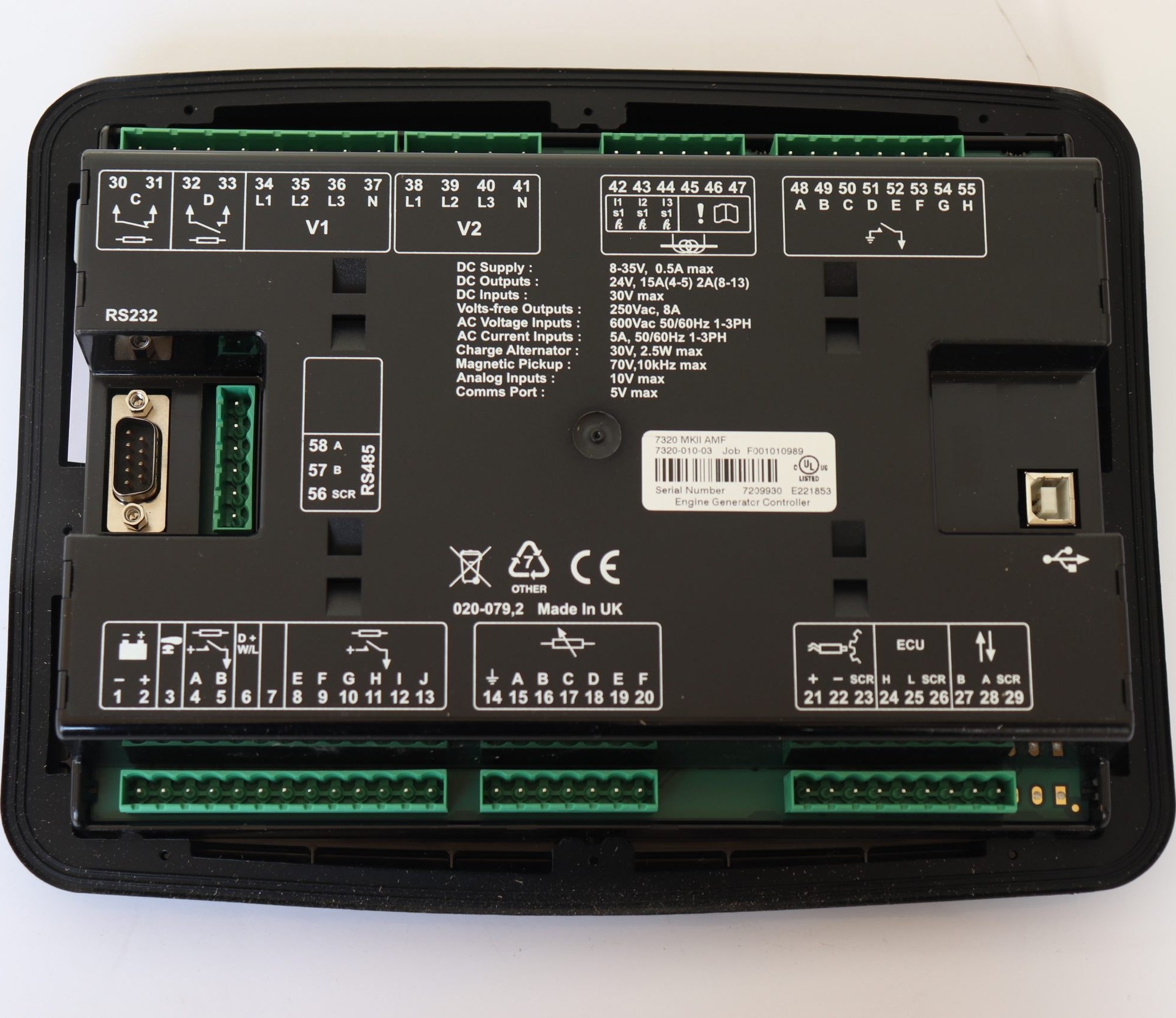

این برد را می توان با استفاده از پورت USB که در پشت آن طراحی گردیده و همچنین پنل جلویی برد، برنامه ریزی و شخصی سازی کرد.

قابلیت ها

چنج اور اتوماتیک / ATS(AUTO TRANSFER SWITCH) بین برق شهر و دیزل ژنراتور
دارای IP65 مقاوم در برابر نفوذ خاک و گرد و غبار
صفحه نمایش بزرگ با نور پس زمین مناسب
نمایش چندین زبان مختلف
پنج کلید مختلف برای پیمایش منو ها
نشانگر آلارم کنار LCD
دارای PLC داخلی
کنترل دستی بریکر ها از طریق دکمه های روی برد
دارای پورت های RS485، RS232
سیستم پیام کوتاه پیشرفته (مودم اضافه مورد نیاز می باشد)
شبکه مودباس برای یکپارچه سازی سیستم ساختمان
خروجی های دیجیتال سوخت و استارت
۶ خروجی دیجیتال با قابل برنامه ریزی
۲ خروجی رله ای بدون ولتاژ قابل برنامه ریزی
۴ ورودی آنالوگ قابل برنامه ریزی
۸ ورودی دیجیتال قابل برنامه ریزی
۳ آلارم برای سرویس نگهداری موتور
قابلیت ارائه جدول وقایع و آلارم ها تا ۱۰۰ اتفاق
ورودی سه فاز برق شهر به صورت مستقیم تا 600Vفاز به فاز
ورودی سه فاز برق ژنراتور به صورت مستقیم تا 600V فاز به فاز
محاسبه مصارف ژنراتور و بار مصرفی به صورت(KW, KVA, KVAr, pf)
حفاظت اضافه بار ژنراتور Over load protection
حفاظت اضافه جریان ژنراتور و بار مصرفی Over current protection
حفاظت سرعت موتور Engine speed protection
حفاظت آنبالانس بودن بار مصرفی Unbalanced load protection
حفاظت ارت فالت Independent earth fault protection
شمارنده ساعت کارکرد
پیش گرمکن موتور
استارت طبق برنامه ریزی هفتگی ماهانه
مانیتورینگ ولتاژ باتری
استارت در صورت کم بودن ولتاژ باتری
۵ مرحله قابل برنامه ریزی برای Dummy Load و Load Shedding

موارد فنی

ولتاژ ورودی ۸ ولت تا ۳۵ ولت متناوب 8V to 35V DC
بیشترین آمپر مصرفی در حالت روشن 510 mA at 12 V, 240 mA at 24 V
بیشترین آمپر مصرفی در حالت استند بای 330 mA at 12 V, 160 mA at 24 V
رنج ولتاژ شهر و ژنراتور 15 V to 415 V AC (Ph to N) 26 V to 719 V AC (Ph to Ph)
رنج فرکانس 3.5 Hz to 75 Hz
خروجی A (سوخت) 15 A DC at supply voltage
خروجی B (استارت) 15 A DC at supply voltage
خروجی C, D 8 A AC at 250 V AC (Volt-free)
خروجی E, F, G, H, I, J 2 A DC at supply voltage
ورودی آنالوگ A,F 0 V to 10 V / 4 mA to 20 mA / 0 Ω to 240 Ω
ورودی آنالوگ B,C,D,E مقاومتی
ابعاد برد 245 mm x 184 mm x 51 mm
محدوده دما برای نگهداری -40 °C to +85 °C
محدوده دمای کاری -30 °C to +70 °C
